СКОРОСТНЫЕ РУЛОННЫЕ ВОРОТА TurboFlex

Цену уточняйте у менеджера

Технические характеристики, комплектация и изображение товара могут быть изменены производителем без уведомления

Описание

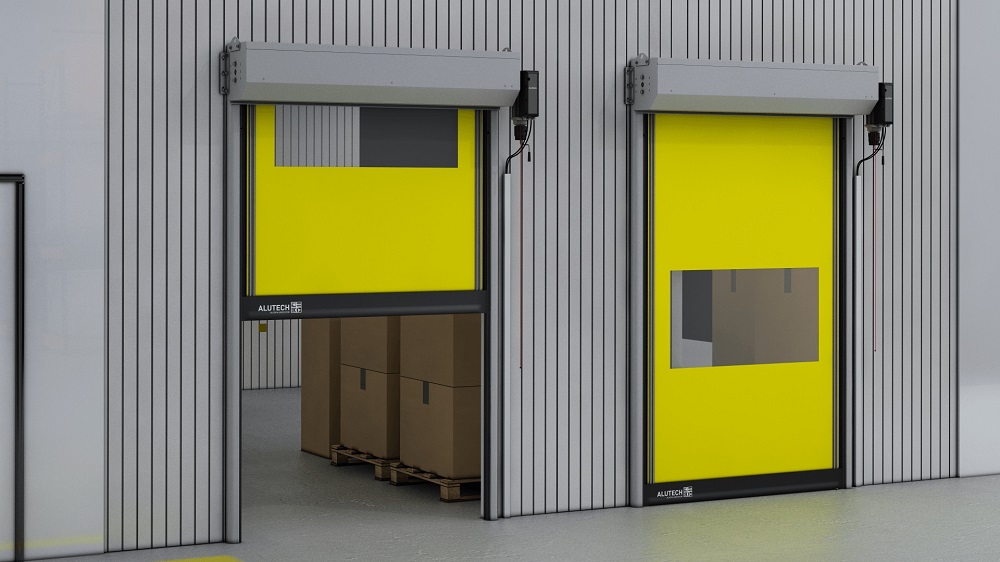

Ворота TurboFlex с гибким ПВХ-полотном устанавливаются на объектах с высокой интенсивностью движения, обеспечивают быструю и надежную работу благодаря продуманным элементам конструкции.

ПРЕИМУЩЕСТВА CКОРОСТНЫХ ВОРОТ TURBOFLEX

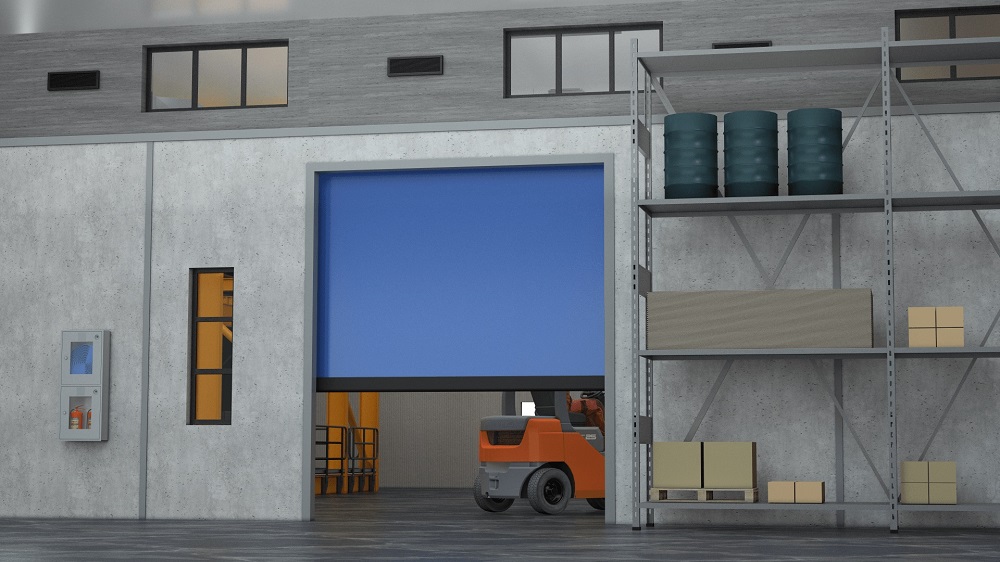

1. Скорость открытия до 2 м/с

Ворота TurboFlex гарантируют быстрое перемещение транспорта и грузов между помещениями, а также сохранение теплового режима.

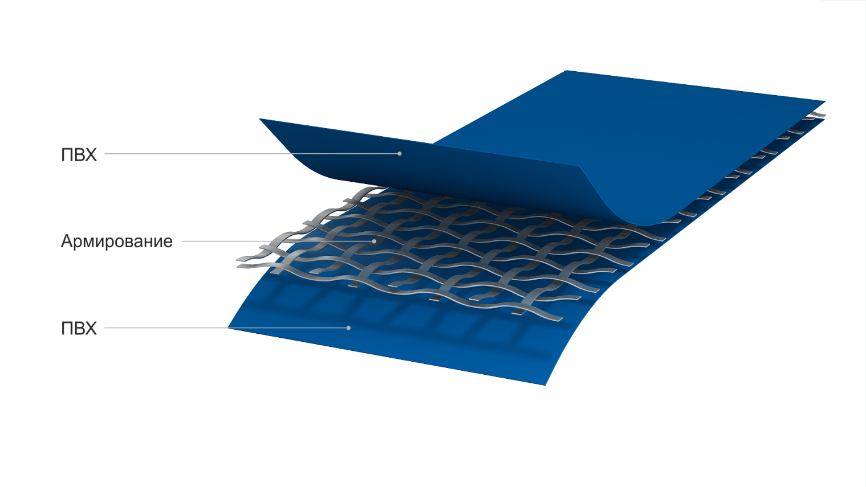

2. Прочное полотно

Полотно ворот производится из износоустойчивых ПВХ-тентов толщиной 0,7 мм и плотностью 900-1050 г/м². Дополнительную прочность воротам обеспечивает особое плетение тканой основы.

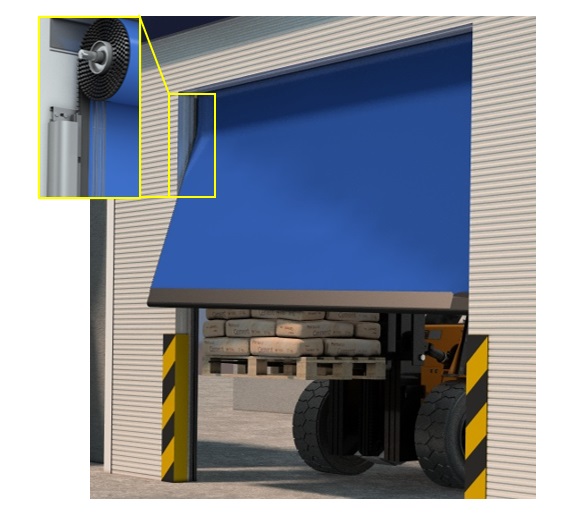

3. Самовосстанавливающаяся конструкция

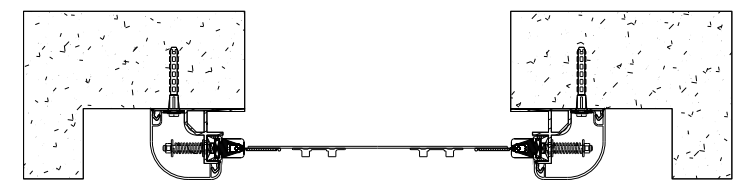

ZIP-профиль по бокам обеспечивает выход ПВХ-полотна из направляющих ворот в случае наезда транспортного средства. Далее полотно автоматически возвращается в рабочее положение в следующем цикле подъема-опускания.

4. Класс ветроустойчивости

Ворота TurboFlex сохраняют работоспособность при различных ветровых нагрузках. Ворота площадью до 9 м² соответствуют 3-му классу ветроустойчивости: выдерживают порывы ветра скоростью до 120 км/ч. Ворота площадью до 14 м² соответствуют 2-му классу ветроустойчивости: выдерживают порывы ветра скоростью до 100 км/ч.

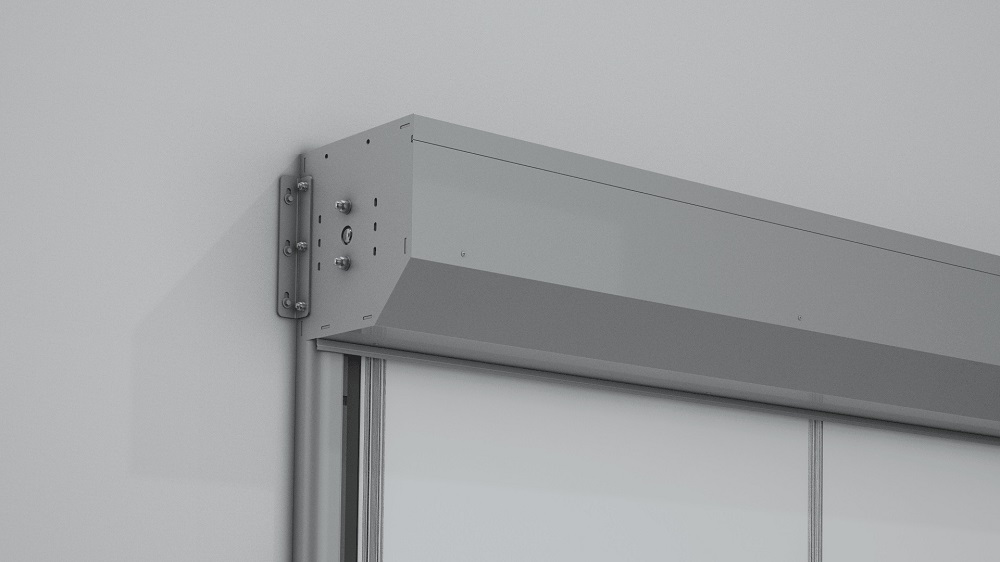

5. Устойчивость к коррозии

Короб вала и вертикальные стойки выполнены из алюминия. Это обеспечивает надежную защиту от коррозии и способствует сохранению внешнего вида ворот на протяжении всего срока их службы.

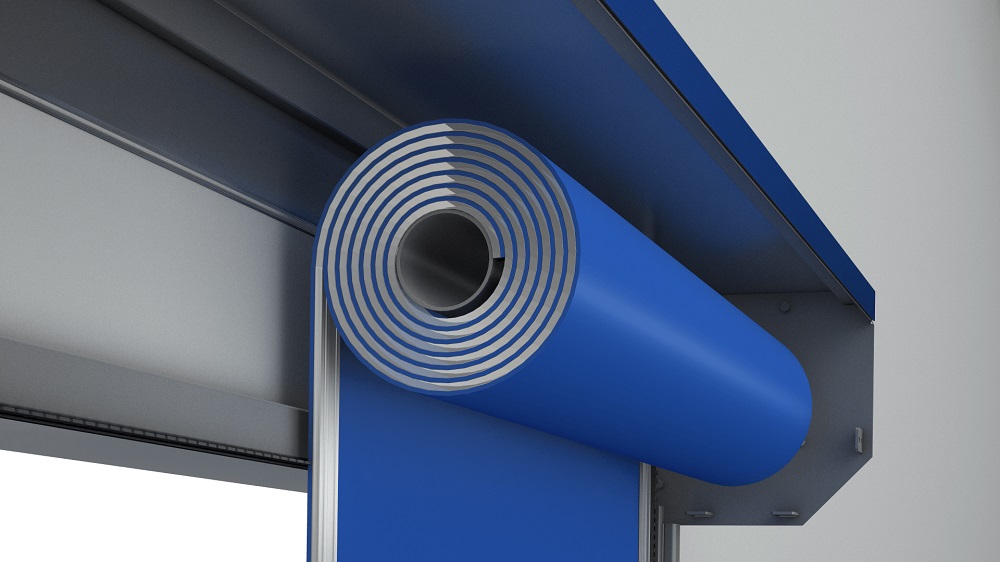

6. Защита от склеивания полотна

7. Отлаженная работа и плавный ход

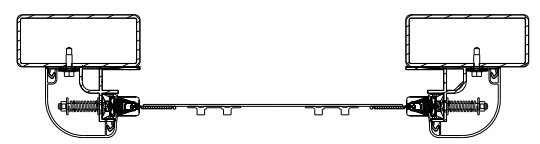

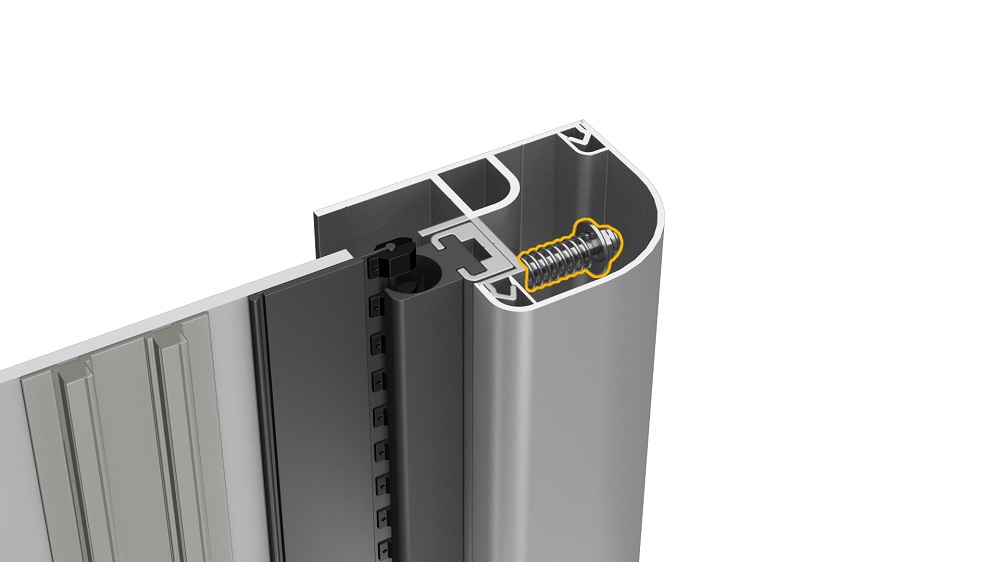

Пружинные демпферы внутри угловых стоек компенсируют ветровые нагрузки и вибрацию, которая возникает при подъеме и опускании воротного полотна.

СИСТЕМА УПРАВЛЕНИЯ

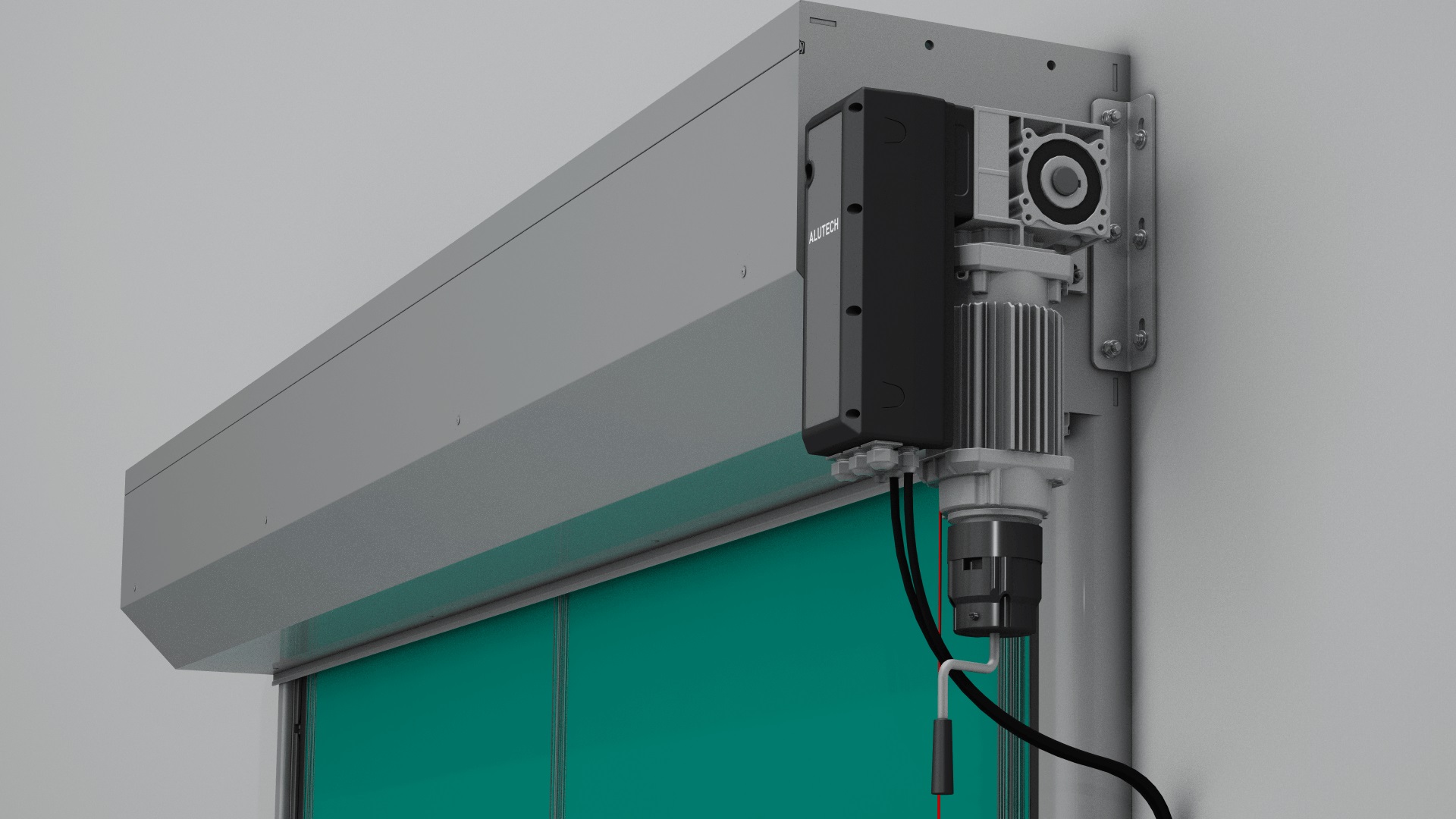

Электропривод

Для управления воротами используется высокоскоростной привод с блоком управления HS100-R.

Преимущества HS100-R:

гибкие настройки регулировки скорости движения ворот позволят адаптировать их работу под конкретные условия эксплуатации;
индикация состояния ворот на дисплее;
контроль остановки ворот в конечных положениях при помощи энкодера;
функции плавного старта и плавного торможения продлевают срок службы ворот;
напряжение питания: 230В;
степень защиты электропривода - IP54.

БЕЗОПАСНОСТЬ В БАЗОВОЙ КОМПЛЕКТАЦИИ

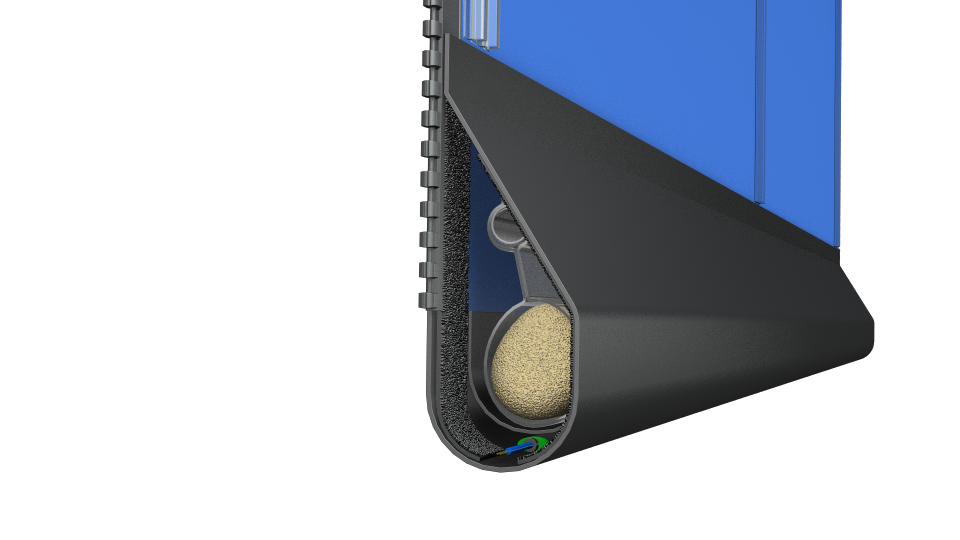

Чувствительная кромка безопасности

При движении на высоких скоростях кромка безопасности обеспечивает защиту оборудования и персонала от повреждения и травм. Представляет собой 2 контактных провода в мягкой резиновой оболочке. При наезде ворот на препятствие провода соприкасаются и передают сигнал через радиомодуль на блок управления для остановки опускания полотна и его автоматического поднятия.

Ворота опускаются под собственным весом за счет утяжелителя с песчаной смесью в нижней кромке полотна (4,5 кг/м.п.)

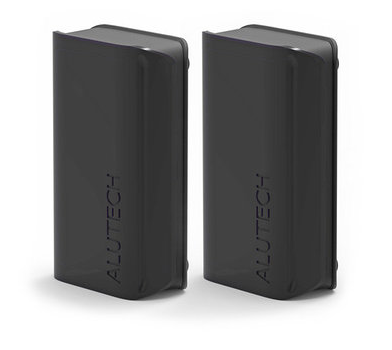

Фотоэлементы

При обнаружении препятствия фотоэлементы передадут сигнал на блок управления, после этого ворота автоматически откроются.

ВНЕШНИЙ ВИД

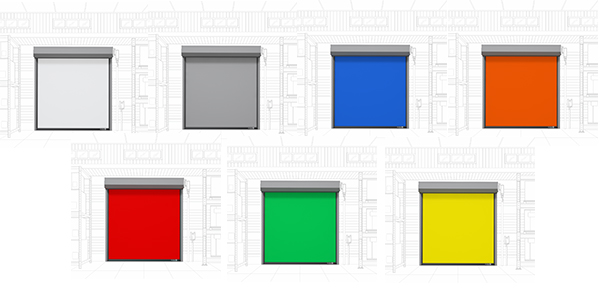

Цвет ПВХ-полотна

Для заказа доступны 7 стандартных цветов ПВХ-полотна скоростных рулонных ворот TurboFlex:

Белый
Серый
Синий
Желтый
Оранжевый
Красный
Зеленый

Цвет короба и стоек

Короб и накладки скоростных ворот TurboFlex можно окрасить в любой цвет по каталогу RAL по желанию клиента.

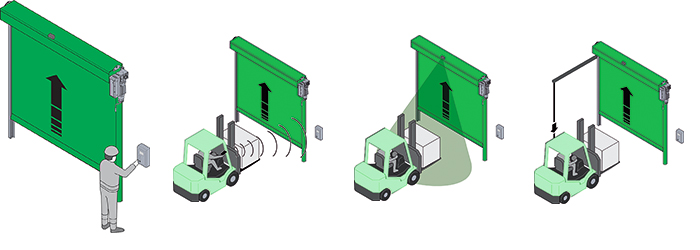

ВАРИАНТЫ УПРАВЛЕНИЯ

Тип управления воротам только автоматическое. Тем не менее, Вы можете использовать различные варианты управления автоматикой:

При помощи радара
При помощи пульта ДУ
При помощи шнурового выключателя

Через пульт управления

ОПЦИИ И АКСЕССУАРЫ

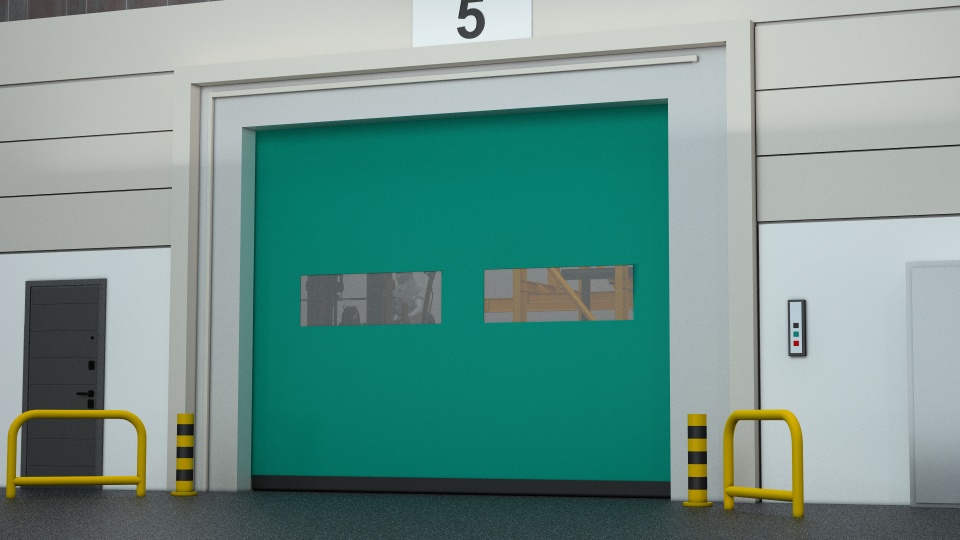

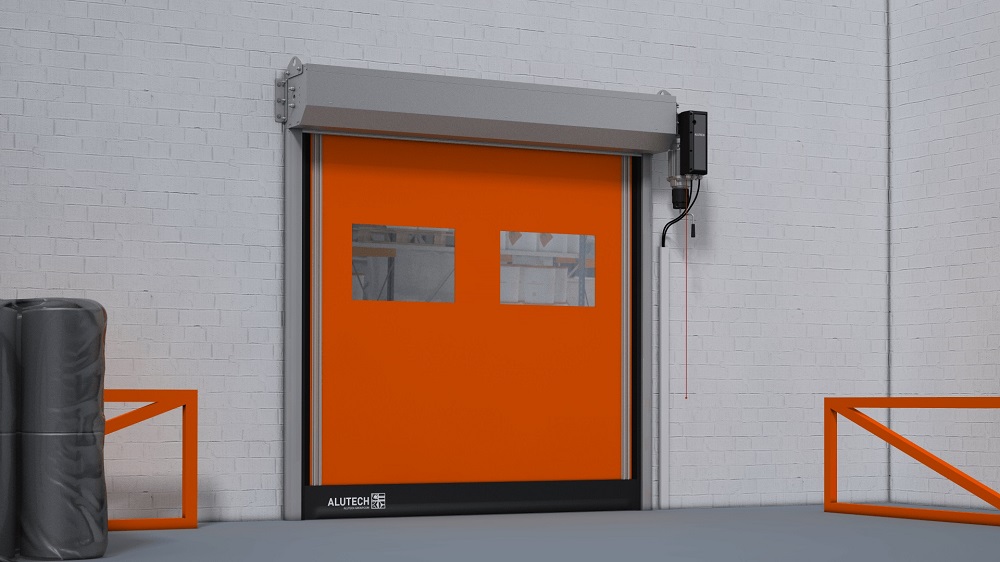

Светопрозрачные вставки

Обеспечивают дополнительное освещение  и защиту от столкновений (размер вставок подбирается индивидуально)

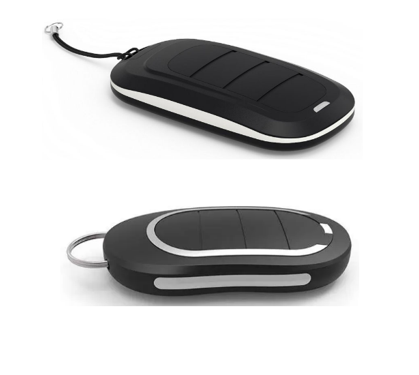

Пульт ДУ

Позволяют управлять воротами дистанционно, заказываются в комплекте с радиомодулями

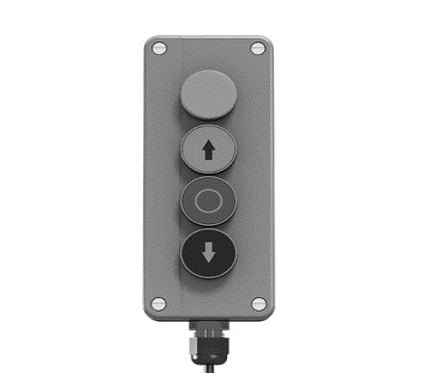

Пост управления

Устанавливается в удаленных от основного поста управления местах и передает приводу команды открытия, закрытия и остановки ворот

Сигнальная лампа

Предупреждает о начале движения ворот, это снижает вероятность аварий на объекте

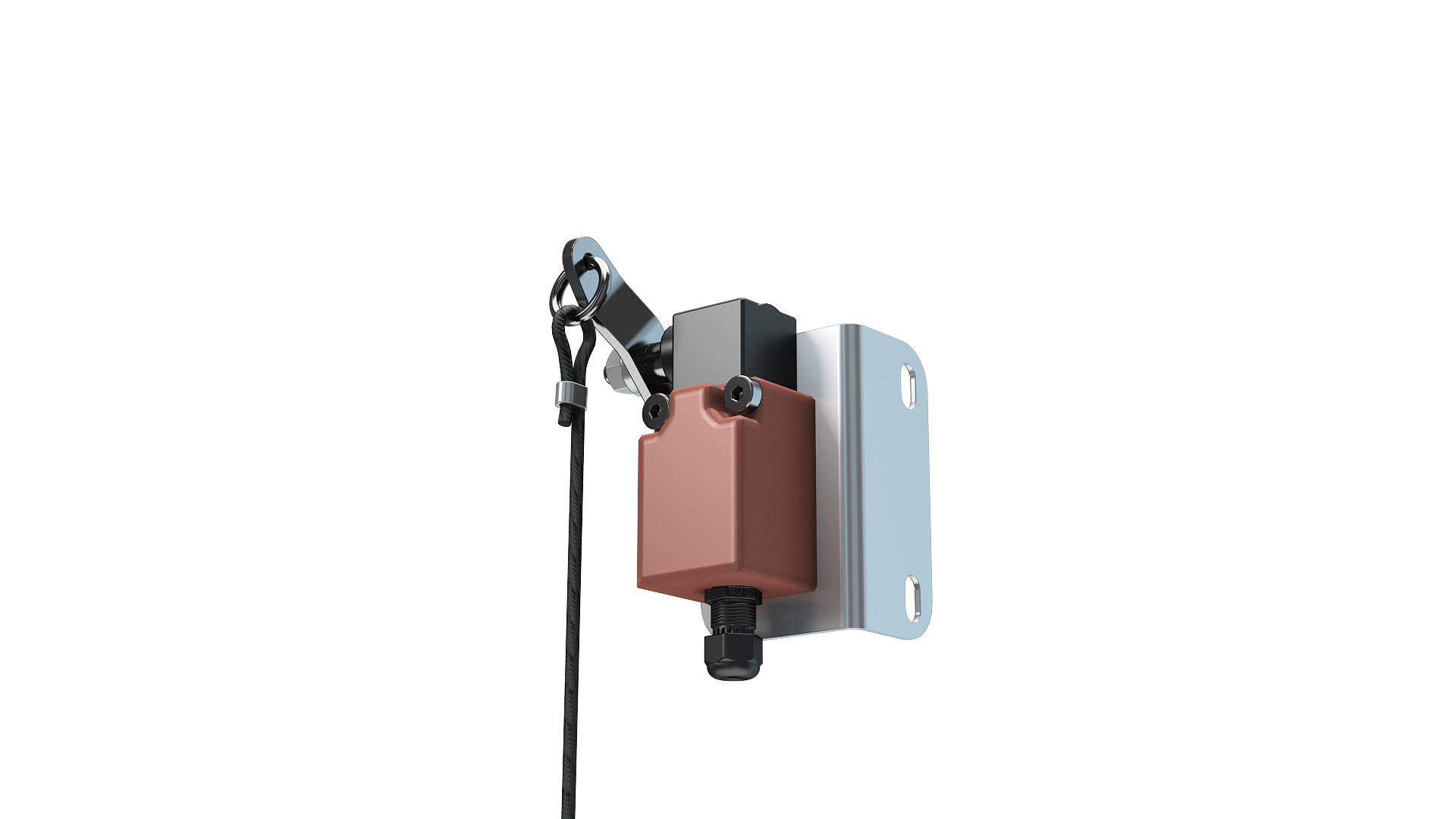

Шнуровый выключатель

Используется для открытия ворот вручную (трос можно установить с одной стороны полотна или с обеих)

Фотоэлементы

Если на пути движения полотна появится препятствие, фотоэлементы передадут специальный сигнал на блок управления, а ворота автоматически откроются. 1 пара фотоэлементов входит в стандартный комплект ворот

Светофор

Регулирует движение и ускоряет транспортный поток

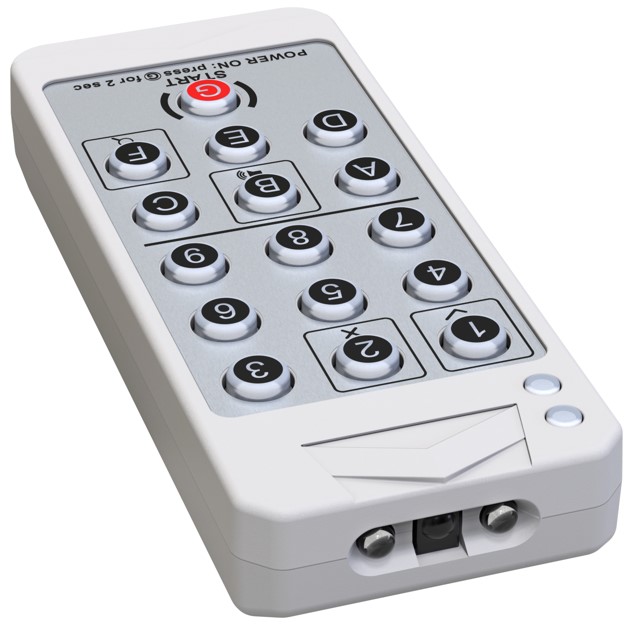

Пульт ДУ для настройки радара

Предназначены для широкой настройки радара

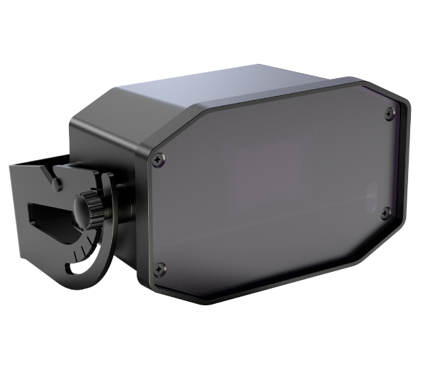

Радар

Открывает ворота при приближении транспорта  (в настройках можно отключить реагирование  на проезжающие мимо машины и пешеходов)

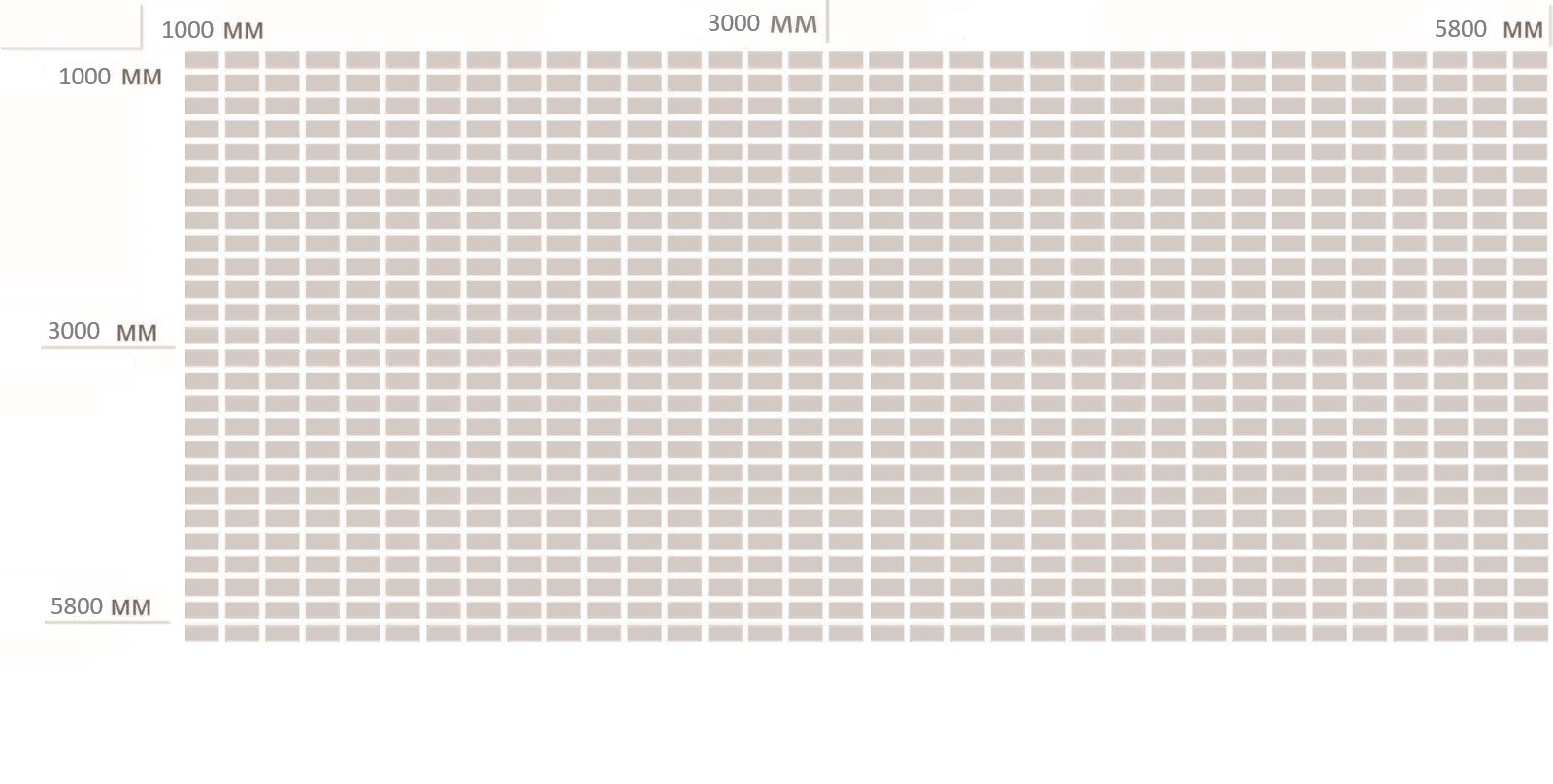

РАЗМЕРЫ СКОРОСТНЫХ ВОРОТ TURBOFLEX

*Любой размер с шагом 5 мм без переплаты и со стандартными сроками изготовления.

ПОДГОТОВКА ПРОЕМА

Для обеспечения правильного монтажа ворот, необходимо провести работы по подготовке проема, на который будут устанавливаться ворота. Хорошо подготовленный проем и качественный монтаж – залог долговечной и безопасной работы ворот.

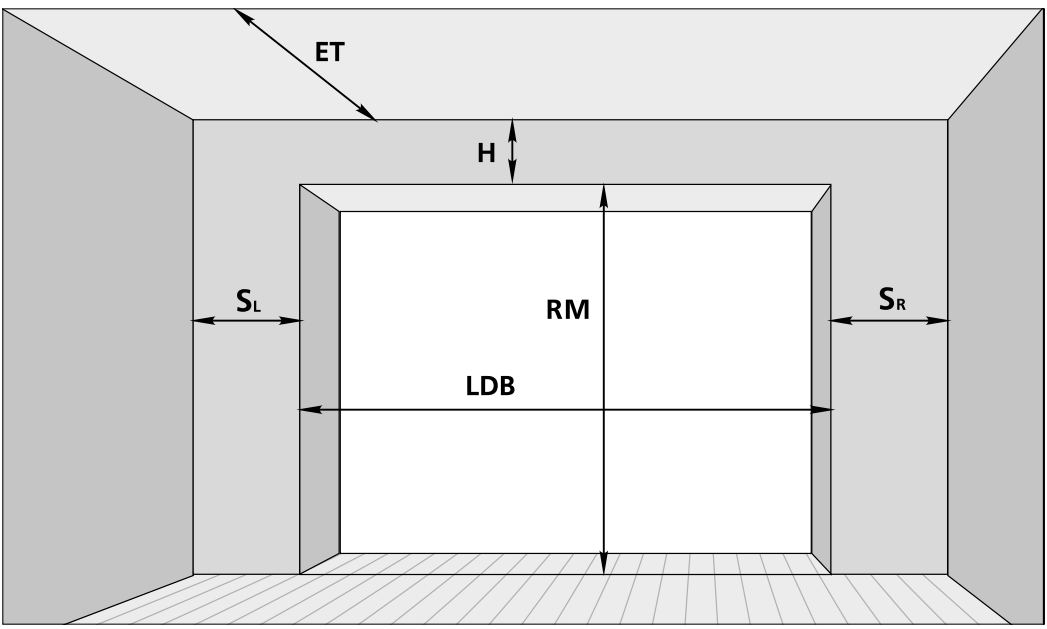

Схема проведения замеров

Рис – Пространство, необходимое для монтажа ворот

RM- высота проема;

LDB – ширина проема;

H – высота перемычки;

ET – глубина вхождения внутрь помещения;

SL, SR – расстояние от края проема до боковой стены.

Подготовленные проемы должны отвечать следующим требованиям:

Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
Пространство, необходимое для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
