ProFire — это линейка огнестойких воротных систем известного белорусского бренда «Алютех», разработанная для объектов с жесткими нормативами противопожарной безопасности. В данном обзоре эксперты ТК SunGate расскажут, как устроены данные ворота, почему предел огнестойкости EI60 считается надежным показателем и на что обратить внимание при выборе автоматики, монтаже и подготовке проема для них.
Общее описание воротных систем ProFire
Данные воротные системы размещаются в помещениях, где стены соседствуют с местом потенциального возникновения пожара. Их ключевой функцией является удержание огня в пределах зоны его возникновения, а также остановка движения нагретого воздуха с продуктами тления в смежные помещения.
Секционные огнестойкие системы ProFire прошли все официальные испытания и наглядно продемонстрировали способность противостоять открытому пламени в течение продолжительного времени. Данные этих тестирований, при этом, зафиксированы в сертификате ЕАЭС, а также внесены в российский Техрегламент о нормах противопожарной защиты, который был введен Федеральным законом.

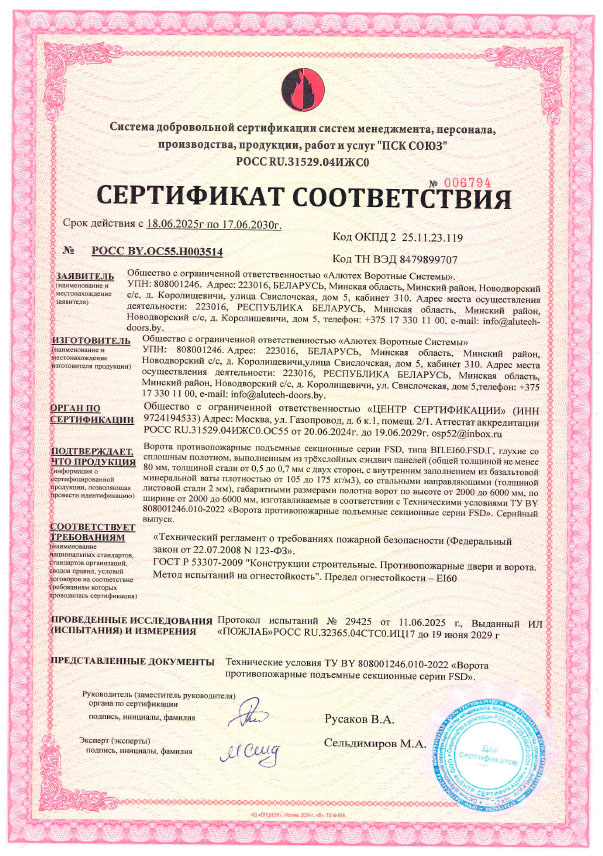

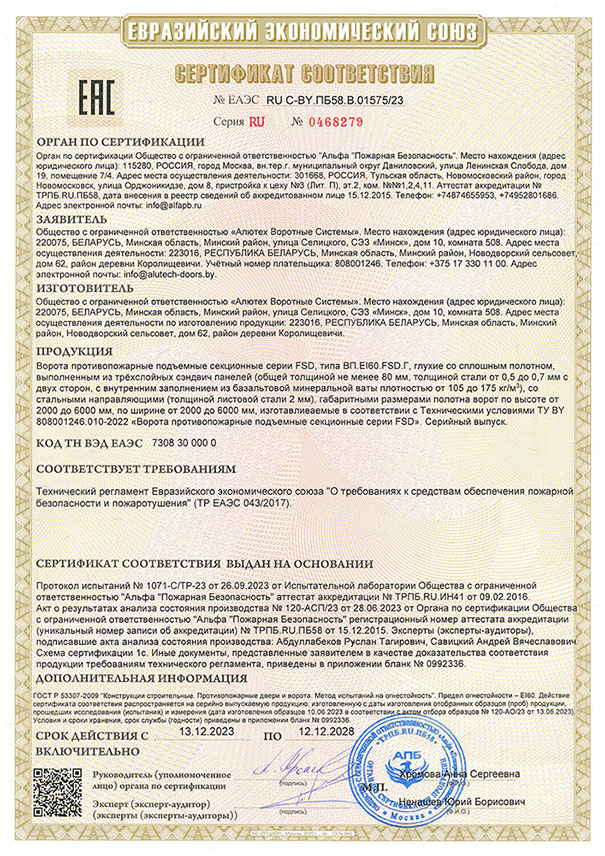

Сертификаты, подтверждающие надежность ProFire
Особенности маркировки серии с расшифровкой
Рассмотрим, что означает каждая буква в серии EI60:
- E — временной промежуток в минутах, на протяжение которого воротное полотно сохраняет целостность, не растрескиваясь и не образуя сквозных отверстий;
- I — указывает, сколько времени конструкция препятствует переходу тепловой энергии на не охваченную огнем сторону.
Важно отметить, что для воротных систем ProFire EI60 оба параметра достигают 60 минут.
ПРИНЦИП ДЕЙСТВИЯ ПРОТИВОПОЖАРНЫХ СЕКЦИОННЫХ ВОРОТ PROFIRE
Противопожарные секционные ворота автоматически закрываются при сработке пожарной сигнализации.
ПРЕИМУЩЕСТВА ПРОТИВОПОЖАРНЫХ СЕКЦИОННЫХ ВОРОТ PROFIRE
Эффективность данных огнестойких ворот обеспечивается их следующими компонентами.

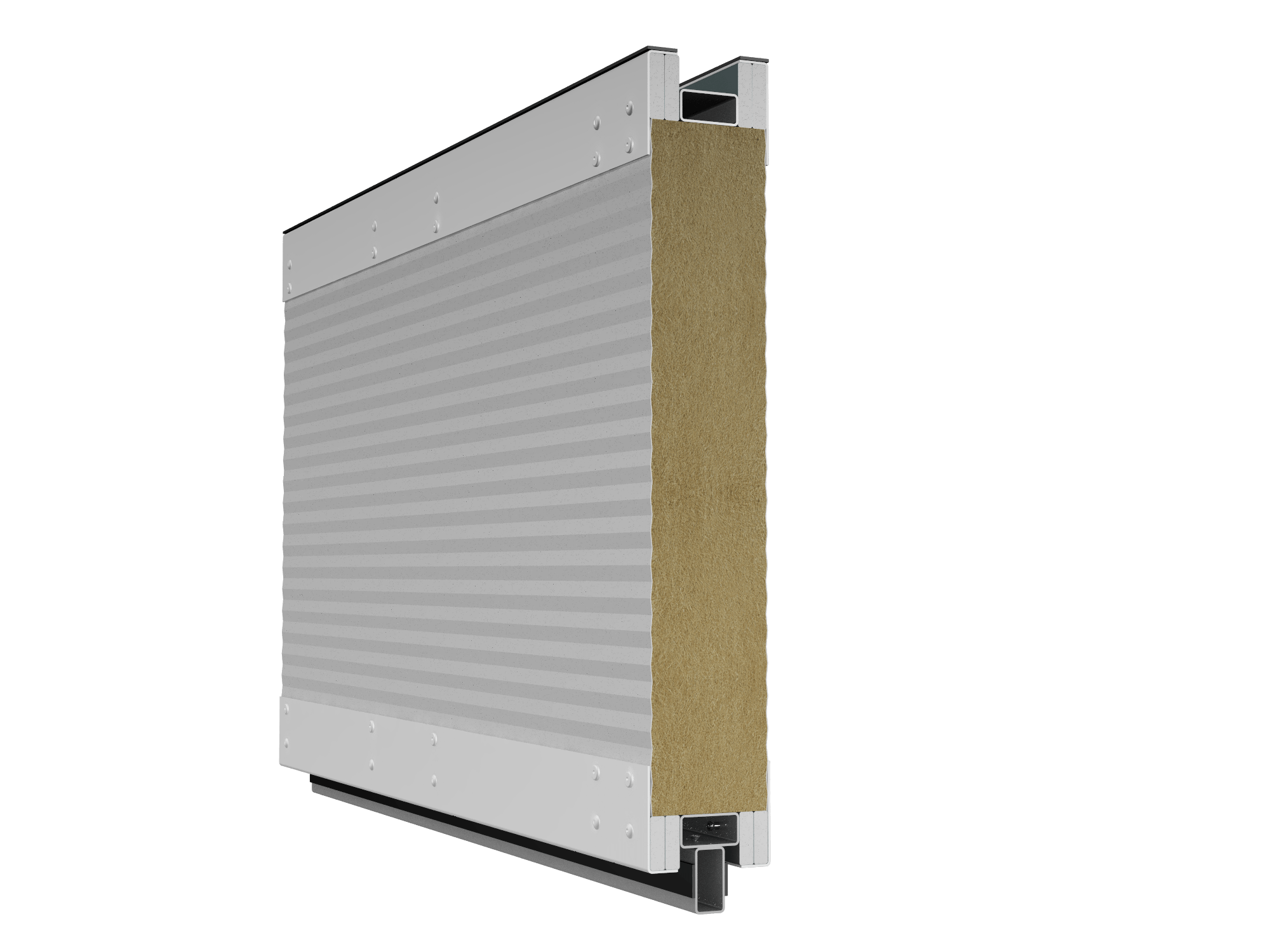

1. Толстый сэндвич-лист (80 мм)
Воротное полотно набирается из сэндвич-панелей с увеличенной толщиной, внутри которых размещается негорючая базальтовая вата, изготовленная на минеральном связующем.
2. Противопожарный лабиринт
В зоне оголовков панелей создана преграда из нескольких рядов за счет комбинации стальных труб и листов на основе гипсоволокна. В такой системе дым и пламя попросту «теряются».
3. Вставки-термоленты
В конструкции ProFire применяется от 2 до 4 полос термочувствительной ленты:
- в верхней сэндвич-панели — 3 слоя;
- в средней — 4 слоя;
- в нижней — 2 слоя.
4. Воздухонепроницаемые стыки
Как только температура поднимается, лента, расширяясь, заполняет все зазоры в местах соединения деталей ворот. Такой прием не дает пламени или едкому газу прорваться сквозь конструкцию.

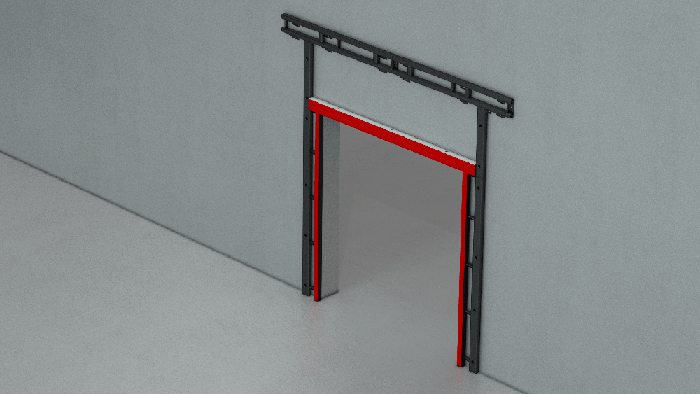

5. Каркас из усиленной стальной рамы
Еще на этапе производства в комплект закладывают усиленную раму из стали. Когда начинается пожар, именно она удерживает воротное полотно в нужном положении, не позволяя ему деформироваться или выпасть. В свою очередь щель между рамой и полотном закрывает специальная прокладка: как только температура подскакивает, она разбухает и герметизирует стыки направляющих с полотном.

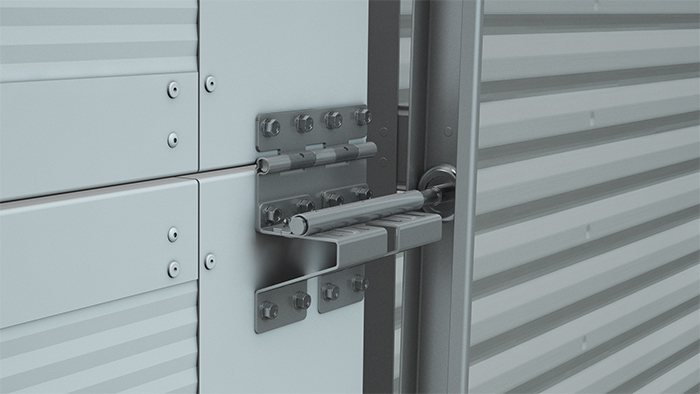

6. Самозахватывающиеся крюки (замирающий механизм)
В случае открытого пожара автоматика ставит ворота на стопор в режиме «закрыто». При этом захватывающие крюки заскакивают в специальные пазы монтажной рамы, скрывая даже малейшие щели, способные пропустить жар.

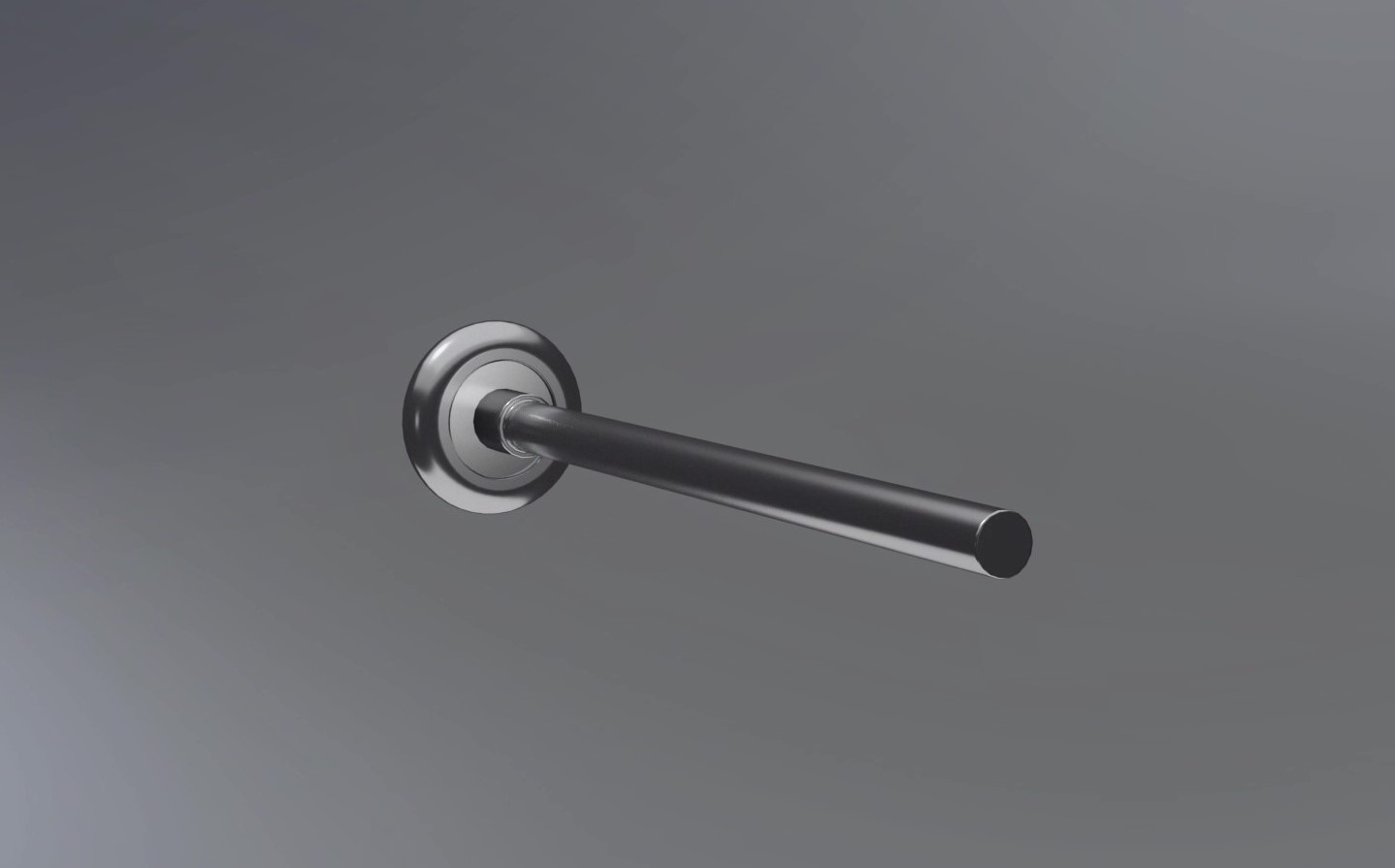

7. Устойчивые к нагреву ролики из стали
Металлические ролики с увеличенной длиной оси выдерживают нагрев без потери геометрии, а закрытые подшипники скольжения не пускают грязь внутрь узла в обычном режиме работы.
8. Крепежная фурнитура из нержавейки
- Держатели верхних роликов вместе с накладками;
- Держатели боковых роликов вместе с накладками;
- Соединительные петли промежуточного расположения.

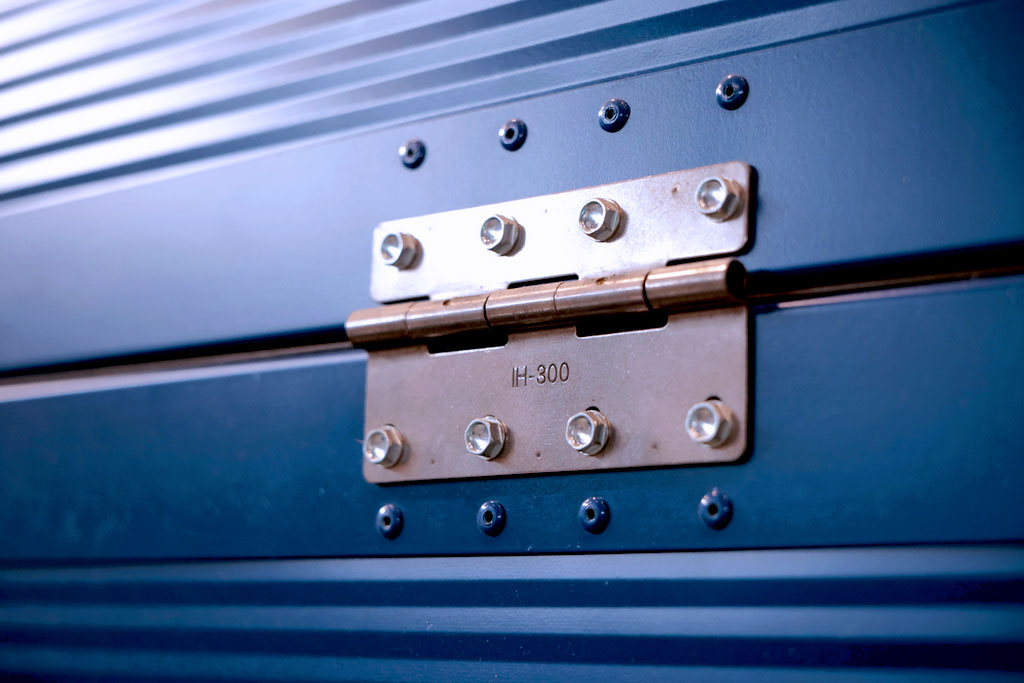

9. Двойные петли промежуточного типа
Благодаря данному элементу:
- полотно ворот стопорится очень надежно;
- нагрузка размазывается равномерно;
- ворота легче переносят тепловые расширения металла;
- исключается риск провисания со временем;
- достигается соответствие требованиям сертификации.
9. Страховка от падения воротного полотна при поломке троса
Конструкция нижних роликодержателей (кронштейнов) разработана таким образом, что при внезапном разрыве троса полотно ворот не упадет. Причем такая функция доступна, в том числе, и для базовой комплектации.
10. Страховка от падения полотна при поломке пружины
Устройства, называемые храповыми муфтами (по умолчанию включены в набор), также не дают полотну ворот упасть при поломке пружинного механизма.
Устройство управления воротными системами PROFIRE
Огнестойкие ворота ProFire рассчитаны только на автоматическое срабатывание. По этой причине после сигнала от пожарной системы они закрываются без человеческого участия.

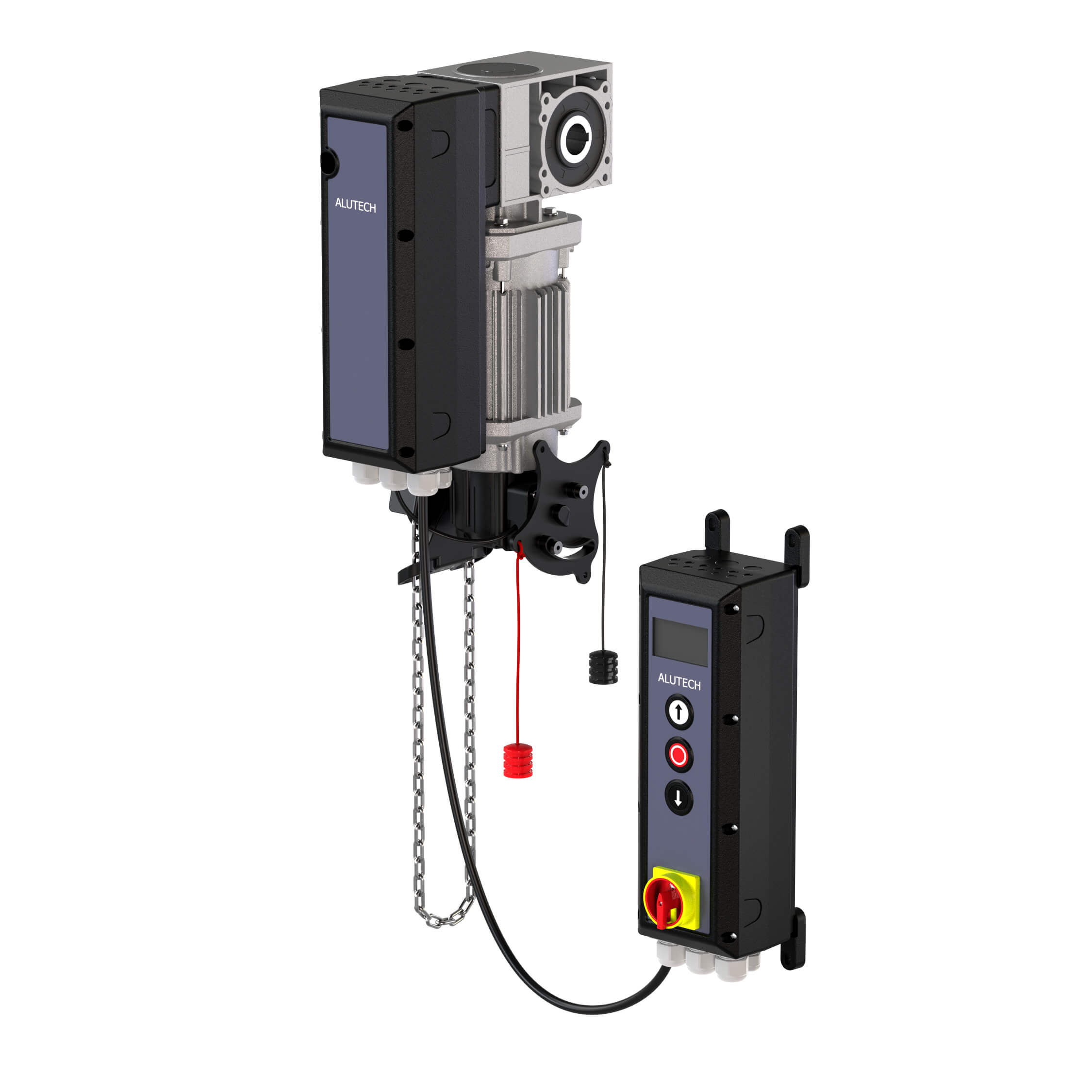

Для оснащения автоматикой заказчику доступны на выбор приводной электромотор HS140 S PF, а также моторы Targo с управляющим блоком CU TR, либо CU TR B. При этом HS140 S PF умеет настраивать нужную скорость движения полотна, обеспечивая старт без рывка и остановку без удара.

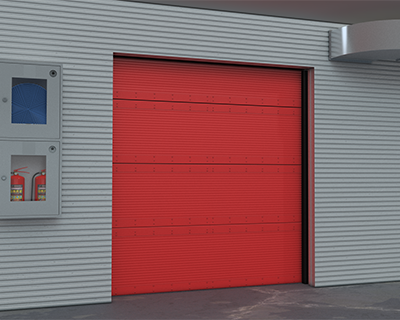

ВНЕШНИЙ ВИД ПРОТИВОПОЖАРНЫХ ВОРОТ PROFIRE
Цвета полотна снаружи
Цвет полотна изнутри
Тип полотна: Микроволна (Smooth)
Стандартные цвета с внешней стороны: RAL9002 (серо-белый), RAL8017 (шоколадный)
Цвет полотна изнутри: RAL9002 (серо-белый)
Окраска в другие цвета RAL
Возможность окраски в другие цвета RAL с внешней и/или внутренней стороны (опция)
РАЗМЕРЫ ПРОТИВОПОЖАРНЫХ СЕКЦИОННЫХ ВОРОТ PROFIRE (СТАНДАРТНЫЙ МОНТАЖ)

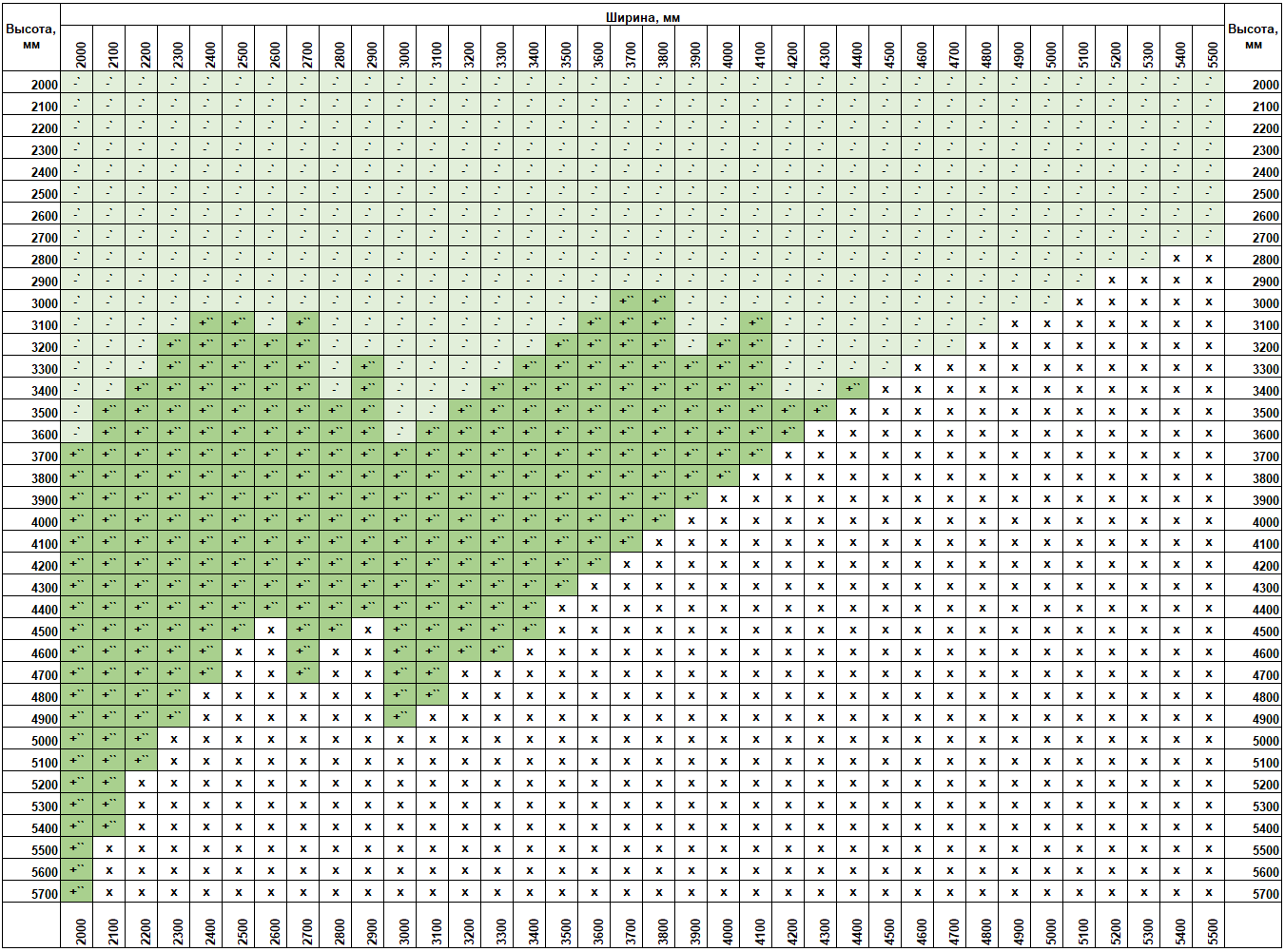

Размеры противопожарных секционных ворот для стандартного типа монтажа
` - Одновальная система с панелью 630 мм
`` - Двухвальная система с панелью 630 мм
x - Не изготовим
*Любой размер с шагом 100 мм без переплаты и со стандартными сроками изготовления.
ПОДГОТОВКА ПРОЕМА
Для обеспечения правильного монтажа ворот, необходимо провести работы по подготовке проема, на который будут устанавливаться ворота. Хорошо подготовленный проем и качественный монтаж – залог долговечной и безопасной работы ворот.

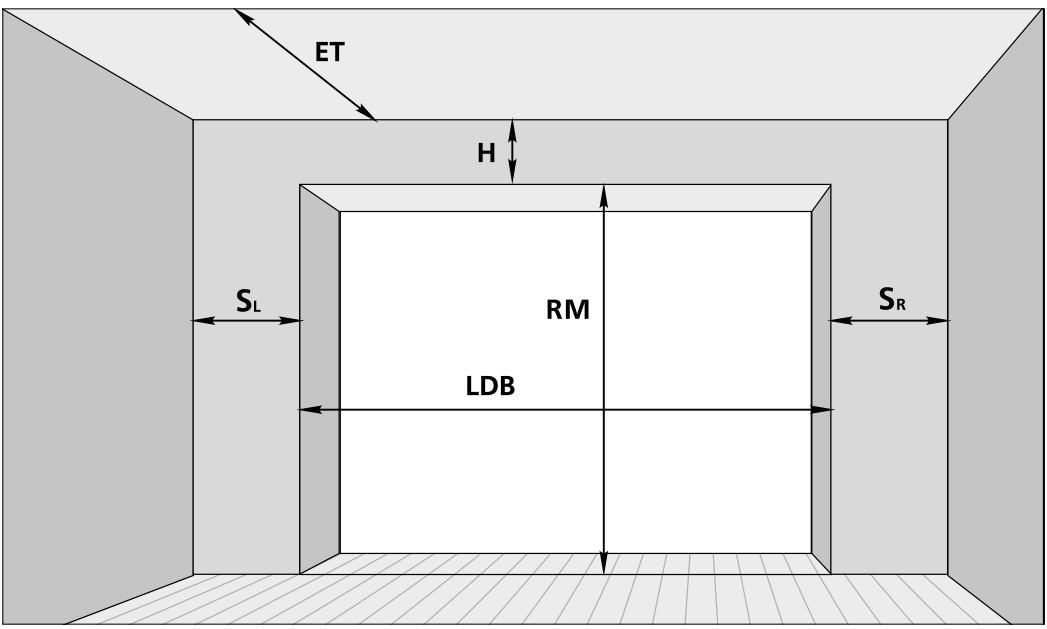

Схема проведения замеров
Рис – Пространство, необходимое для монтажа ворот
RM- высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.
Подготовленные проемы должны отвечать следующим требованиям:
- Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
- Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
- Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
- Перемычка проема (притолока) и боковые поверхности обрамления проема (заплечики) должны находиться в одной плоскости;
- Пространство, необходимое для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.

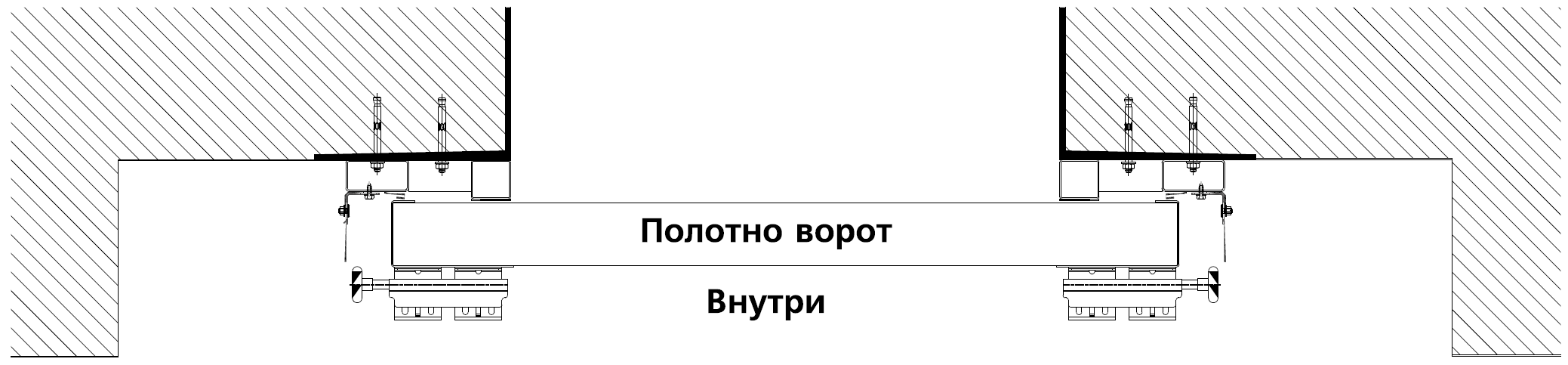

При выполнении проема помещения из сплошных материалов, таких как бетон, естественный камень, цельный кирпич, рама монтажная ворот крепиться непосредственно к проему.

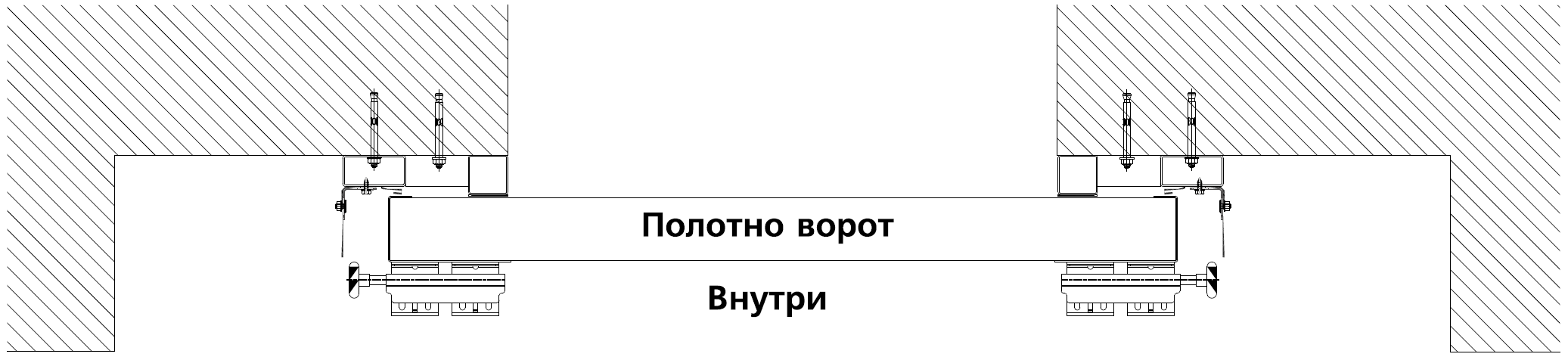

При выполнении несущих строительных конструкций из пустотелых материалов, таких как эффективный кирпич (пустотный керамический и силикатный кирпич) или камни керамические щелевые и силикатные, а также из ячеистых бетонов (газо- и пеносиликат) и газосиликатных блоков проем рекомендуется оформлять конструкцией из металлического фасадного профиля.
При невозможности установки металлического обрамления проема монтажная рама ворот крепиться с помощью стяжных шпилек либо крепежных элементов, предназначенных для монтажа ворот в проемы из пустотелых материалов.
